某公司承建一座城市桥梁，该桥上部结构为6×20m 简支预制预应力混凝土空心板梁，每跨设置边梁2 片 ， 中梁24 片;下部结构为盖梁及中1000mm 圆柱式墩，重力式U 型桥台，基础均采用中1200mm 钢筋混凝土钻孔灌注桩。桥墩构造如图1 所示。
开工前，项目部对该桥划分了相应的分部、分项工程和检验批，作为施工质量检查、验收的基础。划分后的分部(子分部)、分项工程及检验批对照表如表 1。
工程完工后，项目部立即向当地工程质量监督机构申请工程竣工验收，该申请未被受理，此后，项目部按 照工程竣工验收规定对工程进行全面检查和整修，确认工程符合竣工验收条件后，重新申请工程竣工验收。
1 . 写出图1 中构件A 和桥面铺装结构层B 的名称，并说明构件A 在桥梁结构中的作用。 2.列式计算图1 中构件A 在桥梁中的总数量。
1 . 写出图1 中构件A 和桥面铺装结构层B 的名称，并说明构件A 在桥梁结构中的作用。
(3)总监理工程师应组织专业监理工程师对工程质量进行竣工预验收，开云体育 开云平台如存在问题，应由施工单位及时整
某公司承建一座城市互通工程，工程内容包括①主线跨线桥(I. ⅡI)、②左匝道跨线桥、③左匝道一、④ 右匝道一、开云体育 开云平台⑤右匝道二等五个单位工程。平面布置如图所示。两座跨线桥均为预应力混凝土连续箱桥梁，其余 匝道均为道路工程。主线跨线桥跨越左匝道一;左匝道跨线桥跨越左匝道一及主线跨线桥;左匝道一为半挖半 填路基工程，挖方除就地利用外。剩余土方用于右匝道一;右匝道一采用混凝土挡墙路堤工程，欠方需外购解 决;右匝道二为利用原有道路面局部改造程。

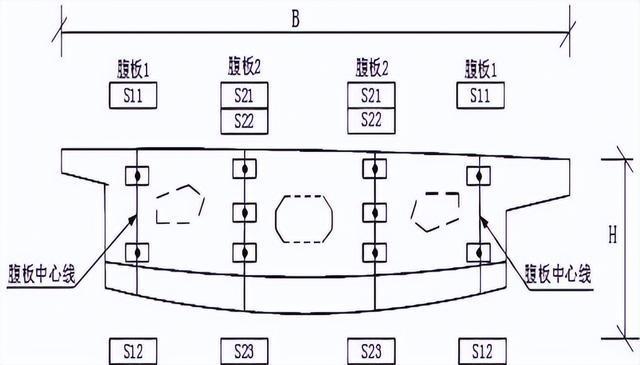

主线m)预应力混凝土连续箱梁，其预应力张拉端钢绞线束横断面布 置如图所示。预应力钢绞线mm 高强低松弛钢绞线 根钢丝捻制而成。代号 S22 的钢绞线 根钢绞线组成，其在箱梁内的管道长度为108.2m。
由于工程位于交通主干道，交通组织难度大，因此，建设单位对施工单位提出总体施工要求如下：
(1)总体施工组织计划安排应本着先易后难的原则，逐步实现互通的各向交通通行任务;
根据工程特点，施工单位编制的总体施工组织设计中，除了按照建设单位的要求确定了五个子单位工程的 开工和完工的时间顺序外，还制定了如下事宜：
事件一，为限制超高车辆通行，主线跨线桥和左匝道跨线桥施工期间，在相应的道路上设置车辆通行限高 门架，其设置的位置选择在平面图中所示的A-K 的道路横断面处。
事件二，两座跨线桥施工均在跨越道路的位置采用组合门式支架方案，并采取了安全防护措施。 事件三，编制了主线 联箱梁预应力的施工方案如下：
(1)该预应力管道的竖向布置为曲线，确定了排气孔和排水孔在管道中的位置。
1.写出五个子单位工程符合交通通行条件的先后顺序(用背景资料中各个子单位工程的代号“①-⑤”及 “ → ”表示)。
2.事件一中，主线跨线桥和左匝道跨线桥施工期间应分别在哪些位置设置限高门架? (用图中所示的道路 横断面的代号“A-K”表示)。
3.事件二中，两座跨线桥施工时应设置多少座组合门式支架?指出组合门式支架应采取哪些安全防护措施?
5.事件三中，写出预应力钢绞线张拉顺序的原则，并给出图中各钢绞线束的张拉顺序。 (用图中所示的钢 绞线”及“→ ”表示)。
6.事件三中，结合背景资料，列式计算图代号为S22 的所有钢绞线束需用多少米钢绞线.写出五个子单位工程符合交通通行条件的先后顺序(用背景资料中各个子单位工程的代号“①-⑤”及 “ → ”表示)。
五个子单位工程符合交通通行条件的先后顺序为： ⑤-③-④-①-②(右匝道二→左匝道→右匝道→主跨线桥→左匝道跨线.事件一中，主线跨线桥和左匝道跨线桥施工期间应分别在哪些位置设置限高门架? (用图中所示的道路 横断面的代号“A-K”表示)。
3.事件二中，两座跨线桥施工时应设置多少座组合门式支架?指出组合门式支架应采取哪些安全防护措 施?
排水孔应设置在曲线.事件三中，写出预应力钢绞线张拉顺序的原则，并给出图中各钢绞线束的张拉顺序。 (用图中所示的钢 绞线”及“→”表示)
预应力张拉原则： 张拉顺序应符合设计要求，设计没有要求时，采取分批、分阶段对称张拉。宜先中间， 后上、下或两侧。
6.事件三中，结合背景资料，列式计算图中代号为S22 的所有钢绞线束需用多少米钢绞线制作而成?

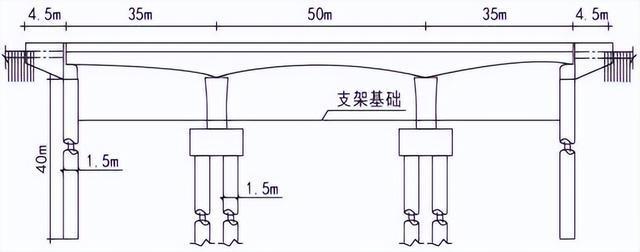

桥梁工程，河道宽36m,水深2m,流速较大，两岸平坦开阔。桥梁为三跨(35+50+35)m预应力混凝土 连续箱梁，总长120m。桥梁下部结构为双柱式花瓶墩，埋置式桥台，钻孔灌注桩基础。桥梁立面见图1。
1.经方案比选，确定导流方案为： 从施工位置的河道上下游设置挡水围堰，将河水明渠导流在桥梁施工 区域外，在围堰内施工桥梁下部结构。开云体育 开云平台
2.上部结构采用模板支架现浇法施工，工艺流程为： 支架基础施工→支架满堂搭设→底模安装→A→钢筋 绑扎→混凝土浇筑及养护→预应力张拉→模板及支架拆除。
预应力筋为低松弛钢绞线，选用夹片式锚具。项目部拟参照类似工程经验数值确定预应力筋理论伸长值。 采用应力值控制张拉，以伸长值进行校核。
项目部根据识别出的危大工程编制了安全专项施工方案，按相关规定进行了专家论证，在施工现场显著位 置设立了危大工程公告牌，并在危险区域设置安全警示标志。
4.指出项目部拟定预应力施工做法的不妥之处，给出正确做法，并简述伸长值校核的规定。 5.危大工程公告牌应标明哪些内容?
4.指出项目部拟定预应力施工做法的不妥之处，给出正确做法，并简述伸长值校核的规定。
不妥之处： 项目部拟参照类似工程经验数值确定预应力筋理论伸长值。 (1 分 )
工程名称、建设规模、主要危险因素、施工单位、建立单位、控制措施、管控时段等。 但采分点可能就是教材的(危大工程名称、施工时间、具体责任人员)。 (3 分 )开云 开云体育平台开云 开云体育平台开云 开云体育平台
